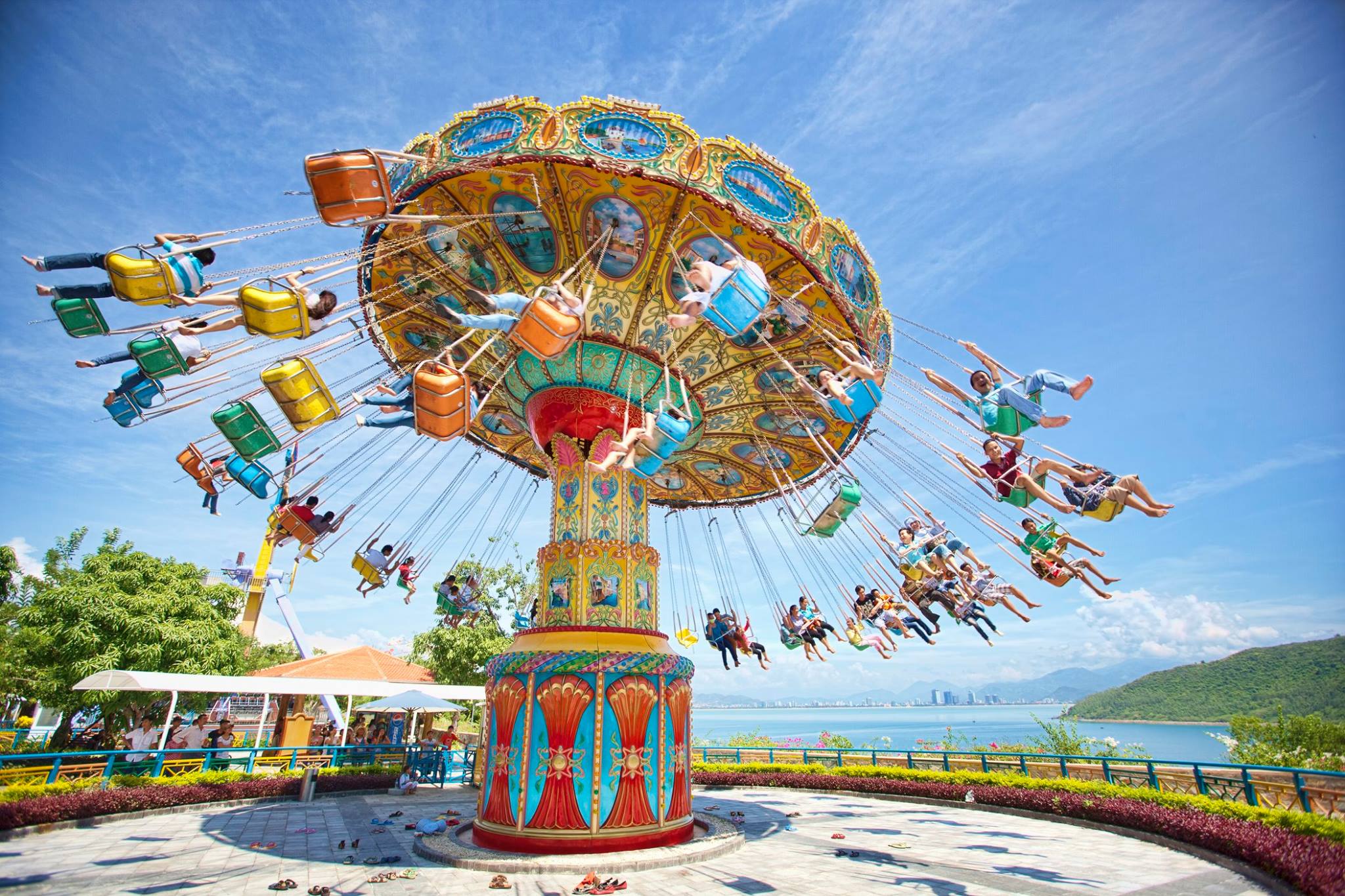

Đu quay dây văng (thường gọi là swing carousel, wave swinger hoặc chair-o-planes) là một trong những thiết bị hút khách cho công viên và khu vui chơi. Có nhiều biến thể phổ biến: bản cố định (non-tilting), loại có nghiêng (tilting), và các phiên bản tower cao với canopy lớn. Mở bài này nhằm định vị kỳ vọng: bạn đang đọc một hướng dẫn kỹ thuật – vận hành – thiết kế dành cho chủ đầu tư, kiến trúc sư và quản lý vận hành.
Cấu trúc, kích thước và thông số tiêu chuẩn để ước lượng mặt bằng và điện
Đu quay dây văng gồm mái (canopy), đĩa quay trung tâm, trụ hoặc hệ khung chịu lực và cụm ghế treo bằng xích/dây. Kích thước, số ghế và công suất motor thay đổi rất nhiều giữa nhà sản xuất; do đó mọi tính toán nền móng và điện phải dựa trên dữ liệu kỹ thuật do nhà cung cấp ký.
Các thông số tham khảo thường gặp giúp ước lượng nhanh: số ghế phổ biến 12–48 chỗ; chiều cao canopy/khung mẫu dao động ~3.5 m đến 12 m; tốc độ vận hành tham chiếu cho model giải trí gia đình khoảng 6–8 rpm; công suất động cơ mẫu nằm trong khoảng 2–24 kW tùy kích thước. Thời gian lắp đặt tham khảo cho model nhỏ thường 1–3 ngày theo nhà sản xuất.
Để ước tính diện tích phủ sơ bộ, tham khảo đường kính canopy do nhà sản xuất cung cấp. Một quy tắc thực tế: đường kính an toàn (khu vực hoạt động + luồng an toàn) thường lớn hơn đường kính canopy khoảng 2–4 m. Ví dụ mẫu (chỉ mang tính minh họa): nếu canopy đường kính 10 m, yêu cầu khoảng thép và lối tiếp cận có thể chiếm vòng tròn đường kính 12–14 m. Nhưng nhắc lại: dùng dữ liệu tải và bản vẽ kỹ thuật của nhà cung cấp để thiết kế nền móng.
Vận hành, lưu lượng thực tế và bảo trì cho quản lý vận hành
Quy trình vận hành ảnh hưởng lớn đến lưu lượng thực tế: thời gian mỗi chu kỳ (lên, chạy, hạ) thường công bố là một giá trị tối ưu, nhưng trong thực tế phải tính thêm thời gian đóng/mở ghế, kiểm tra an toàn và xử lý khách. Một số khảo sát ngành cho thấy lưu lượng thực tế thường thấp hơn lý thuyết khoảng 25–35% do các yếu tố nhân sự và quy trình.
Cách tính sơ bộ công suất hành khách giờ: Lượng lý thuyết = (số ghế) x (60 phút / chu kỳ phút). Sau đó áp hệ số hiệu chỉnh 0.65–0.75 để có lưu lượng thực tế vận hành. Ví dụ: model 24 ghế, chu kỳ 2.5 phút → lý thuyết 576 khách/giờ → thực tế ≈ 420–430 khách/giờ sau hiệu chỉnh.
Bảo trì cần được lập theo mức thời gian: kiểm tra hàng ngày, hàng tuần, hàng tháng và kiểm tra toàn diện định kỳ với NDT (khảo sát mối hàn, ăn mòn, mỏi vật liệu). Nội dung kiểm tra hàng ngày/ca nên gồm: kiểm tra dây/xích, móc treo, khóa an toàn ghế, vận hành phanh/tự ngắt, và kiểm tra vùng thao tác của nhân viên. NDT và kiểm tra kết cấu nên lập lịch theo chu kỳ nhà sản xuất/tiêu chuẩn địa phương (ví dụ hàng năm hoặc bán niên).
Checklist giao ca cho nhân viên vận hành (mẫu ngắn): kiểm tra biên bản an toàn trước ca, xác nhận đếm ghế và dây xích, kiểm tra nút dừng khẩn cấp, ghi nhận sự cố/ảnh hưởng tiếng ồn, và kiểm tra hệ thống điện nguồn. Ghi chép đầy đủ giúp truy vết khi phát sinh hỏng hóc.
Thiết kế trong masterplan, chi phí nền móng và mô phỏng ROI nhanh
Vị trí đặt đu quay dây văng trong masterplan cần cân nhắc nhiều yếu tố: tính nhận diện (đặt ở trục giao thông chính để tạo điểm nhấn), ảnh hưởng âm thanh lên các khu vực lân cận, chiều cao mái ảnh hưởng tầm nhìn, và chi phí nền móng khi đặt trên bề mặt yếu. Trụ và chân đế có thể yêu cầu gia cố cọc hoặc đế bê tông lớn tuỳ tải trọng ngang/dọc do nhà cung cấp chỉ ra.
Các công trình khu vui chơi thực tế có thể gợi ý cách tổ chức điểm nhấn và luồng giao thông trong masterplan.
Chi phí nền móng không thể ước lượng chính xác nếu chỉ dựa trên catalogue; tuy nhiên nhà đầu tư nên yêu cầu bản vẽ tải nền (foundation load drawing) với thông số tải trọng động và tĩnh, cũng như moment ngang do gió để so sánh chi phí gia cố. Việc đặt trên nền xi măng sẵn có khác với đặt trên đất yếu — nếu không có bản vẽ tải, đừng chốt thiết kế nền móng.
Mô phỏng ROI nhanh nên bắt đầu từ các biến số: số ghế, chu kỳ trung bình thực tế (bao gồm thời gian lên/xuống), số giờ hoạt động mỗi ngày, hệ số lấp ghế trung bình và giá vé/khách. Công thức cơ bản: Doanh thu giờ = (số ghế × 60/chu kỳ × hệ số hiệu chỉnh × tỉ lệ lấp ghế) × giá vé. Sau đó trừ chi phí vận hành (điện, nhân sự, bảo trì, khấu hao) để ước tính thu hồi vốn. Lưu ý: luôn trừ 25–35% theo khảo sát hồ sơ ngành để có kịch bản thận trọng.
Tiêu chí chọn nhà cung cấp và bộ hồ sơ yêu cầu khi xin báo giá
Khi so sánh báo giá, chủ đầu tư nên đối chiếu các tiêu chí sau: chứng nhận cơ bản/tiêu chuẩn an toàn phù hợp với pháp luật địa phương, hồ sơ kỹ thuật chi tiết (bản vẽ kích thước, tải nền, sơ đồ điện), khả năng cung cấp phụ tùng và thời gian bảo hành, năng lực lắp đặt và thời gian giao hàng, cùng báo cáo kiểm tra sau lắp đặt. Hãy yêu cầu tài liệu thực tế chứ không chỉ catalogue quảng cáo.
Yêu cầu bắt buộc trong RFQ (mẫu danh mục): bản vẽ tải nền (foundation loads), bản vẽ sơ đồ chạy điện (power and control schematic), sơ đồ thoát hiểm và vị trí nút dừng khẩn cấp, danh mục phụ tùng tiêu hao và lead time, báo cáo kiểm tra sau lắp đặt (commissioning test report), hướng dẫn vận hành & bảo trì, và kế hoạch bảo trì định kỳ/NDT. Những tài liệu này giúp so sánh chi phí nền móng, chi phí điện và cam kết hậu mãi giữa các nhà cung cấp.
Khi nhận báo giá, kiểm tra thêm các điều khoản về trách nhiệm khi phát hiện lỗi kết cấu, thời gian khắc phục tại chỗ, và điều kiện bảo hiểm thi công. Yêu cầu thời gian lắp đặt dự kiến và biểu đồ tiến độ để so sánh ảnh hưởng tới tổng tiến độ dự án.
Kết luận: checklist quyết định nhanh cho chủ đầu tư và kiến trúc sư
Sau khi đọc bài này, bạn cần có một checklist ra quyết định bao gồm: xác định model và số ghế phù hợp với đối tượng khách, nhận bản vẽ kỹ thuật có tải nền và sơ đồ điện từ nhà cung cấp, ước lượng footprint an toàn (canopy + 2–4 m biên an toàn), tính toán lưu lượng thực tế với hiệu chỉnh 0.65–0.75, và lập kế hoạch bảo trì (hàng ngày/tuần/tháng + NDT định kỳ).
Cuối cùng, khi gửi yêu cầu báo giá, hãy đính kèm: bản vẽ vị trí trong masterplan, yêu cầu về chỗ để nền móng và dung lượng điện tại điểm đấu, và danh sách câu hỏi kỹ thuật tiêu chuẩn (xem dưới). Việc này giúp nhà cung cấp trả lời đủ và so sánh báo giá một cách khách quan.
Danh sách câu hỏi kỹ thuật bắt buộc khi yêu cầu báo giá
- Bản vẽ tải nền (chi tiết tải theo điểm và moment ngang/dọc) có sẵn không?
- Sơ đồ điện chi tiết: nguồn yêu cầu (kW), điện áp, dòng khởi động, biện pháp bảo vệ, và sơ đồ điều khiển?
- Danh mục phụ tùng thay thế tiêu hao và lead time cung cấp trong 1–3 năm đầu?
- Chứng chỉ/tiêu chuẩn an toàn áp dụng (tiêu chuẩn quốc gia/EN/ASTM nếu có)?
- Báo cáo kiểm tra sau lắp đặt (commissioning) và test load thử có kèm theo không?
- Thời gian bảo hành, điều kiện bảo hành và phạm vi cam kết khắc phục tại chỗ?
- Yêu cầu về không gian an toàn và khuyến nghị về lớp hoàn thiện nền xung quanh?
- Thời gian lắp đặt dự kiến và nhân lực yêu cầu tại công trường?
Đu quay dây văng là sản phẩm có sức hút cao nhưng đòi hỏi chăm chút từ khâu chọn model, thiết kế nền móng đến quy trình vận hành và bảo trì. Sử dụng các thông số tham khảo trong bài để ước lượng ban đầu, nhưng luôn yêu cầu hồ sơ kỹ thuật đầy đủ và ký kết trách nhiệm kỹ thuật trước khi chốt mua/thi công.
